从前两年，Nature 正刊及其子刊陆续刊发多篇“把 CO? 直接造成燃料/化学品”的突破性钻研，本文将以四项 Nature 最新成就为主线，梳理 CO? → 燃料/化学品技术的关键演进蹊径。
本文共计：5466字 | 17分钟阅读
在“双碳”指标倒逼下，学界与产业界早已意识到，仅靠封存与结尾管控不及以沉塑碳循环，必须把二氧化碳沉新“炼”回可进入现有能源—化工系统的分子状态。
高辛烷值的支链烃可直接提升汽油品质，乙烯/乙烷是体量巨大的平台化学品，甲酸既是液态储能介质也是沉要化工原料，这些明确而重大的终端需要，使“CO?→燃料/化学品”不再是单纯的减排技术，而是能源转型与化工再造的关键接口。
与此同时，可再生电力的间歇性与空间散布不均，也迫使人们追求一种把“电”转成“可存储、可运输碳基分子”的化学蓄能蹊径。
Nature 之所以选择以下论文，正是由于它们别离在这些卡点上给出了拥有普适价值的解法。
新加坡国立大学的钻研团队提出了一种基于氟掺杂镍（F - Ni）催化剂的二氧化碳（CO?）电还原技术，该技术可将 CO?高效转化为长链碳氢化合物燃料，尤其是拥有高燃料价值的支链碳氢化合物。

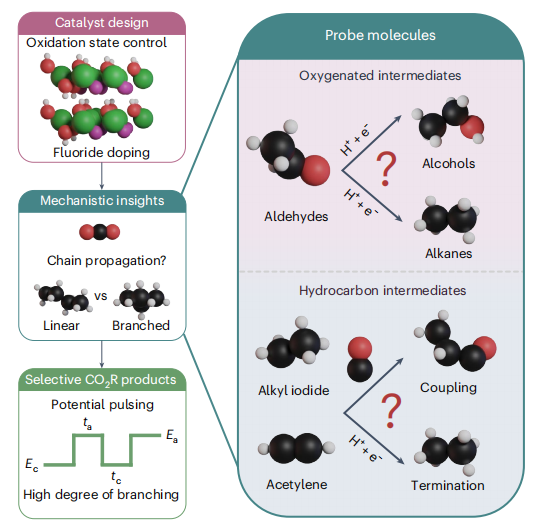

一、主题技术：氟掺杂镍催化剂的设计与作用
氟掺杂是该技术的关键创新点。钻研人员造备了 F - Ni - 1、F - Ni - 2、F - Ni - 3 三种氟含量递增的催化剂。
氟元素通过部门取代 Ni (OH)?晶格中的 OH?，扭转了镍的配位环境，例如缩短 Ni - O 键长、形成 KNiF?钙钛矿结构等，从而不变了镍的高氧化态（靠近 Ni??）。
这种不变的高氧化态预防了 CO 中毒景象的产生，同时推进了中央体反映。氟含量在整个反映过程中对产品选择性有着直接影响，氟含量低的 F - Ni - 1 更偏差于天生 C? - C?碳氢化合物，其总法拉第效能达 8.3%；而氟含量高的 F - Ni - 3 重要天生 CO，法拉第效能为 38.7% 。
二、CO?转化为燃料的反映道理

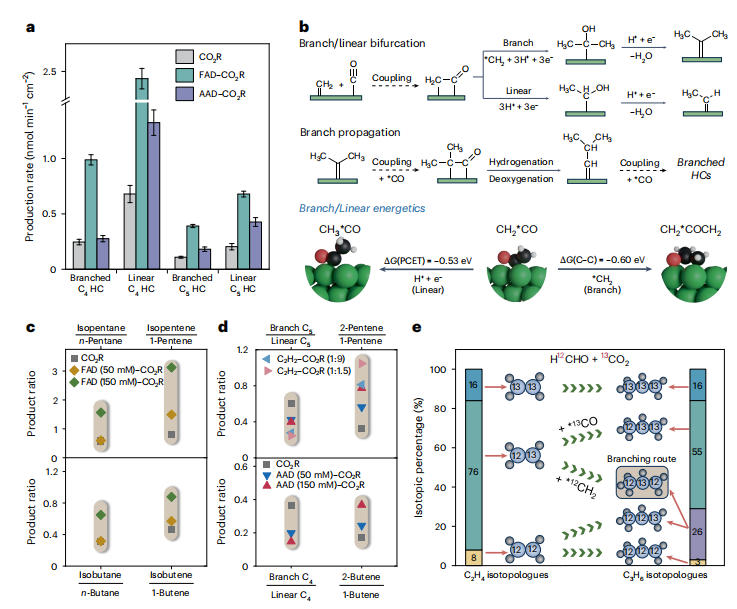

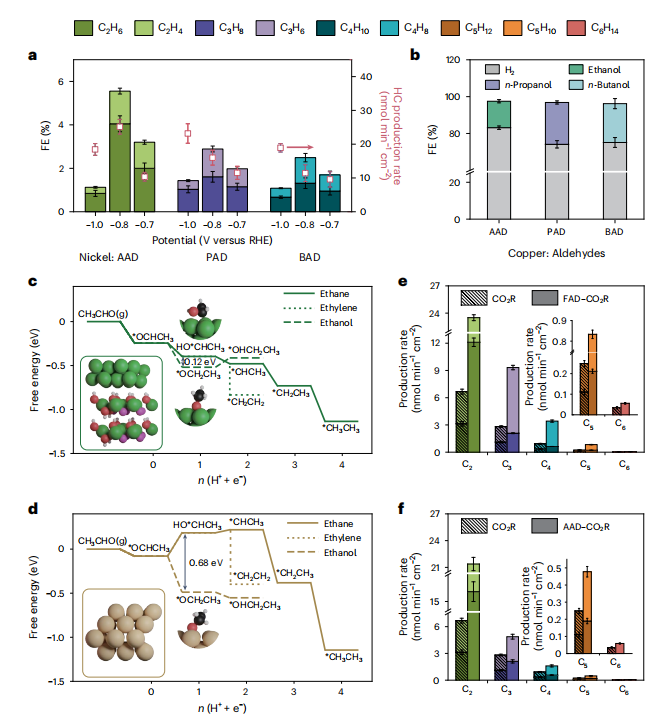

CO?在 F - Ni 催化剂上的转化遵循 “中央体天生 - 链增长 - 支化调控” 的分步机造。 首先是中央体天生阶段，CO?还原为 CO（碳链增长的主题碳源）和不鼓和碳氢中央体（如 CH、CH?），其中不鼓和碳氢中央体由醛类中央体脱氧天生。 接着进入链增长过程，不鼓和中央体与 CO 通过 C - C 偶联反映耽搁碳链，此反映受到 C - C 偶联与 C - H 氢化的竞争调控，产品散布切合安德森 - 舒尔茨 - 弗洛里（ASF）散布。 值得一提的是，F - Ni 催化剂的链增长概率（αASF）达 0.39，高于未掺杂的 Ni (OH)?（0.34 - 0.36）。 最后是支链形成阶段，支链碳氢化合物由 CO 与两个 CH?中央体偶联启动，形成含支链的中央体后脱氧天生，通过对反映前提的调控能够提高支链比例。
三、技术优化战术
为提升燃料选择性和转化效能，钻研选取了多种调控伎俩。脉冲电势法通过交替施加较负电势（如 - 1.0 V）和较正电势（如 0.4 V），抑造了过度氢化反映，从而保留了更多不鼓和中央体用于偶联。 在最优前提下，C?支链 / 直链比例提升了 119% - 124%。氘代效应调控方面，在氘代电解液（KDCO? - D?O）中，利用逆 H/D 动力学同位素效应抑造氢演化反映，推进了氘代碳氢化合物的天生，法拉第效能达 22.2%（C??占 10.1%），烯烃 / 烷烃比例提升约 50%。中央体共还原法通过增长甲醛等醛类作为中央体前体，提高了 * CH?浓度。 例如，甲醛与 CO?共还原使 C?碳氢化合物天生速度提升了 3.5 倍，支链产品比例随甲醛浓度增长而提高。
四、技术成效与优势
该技术可天生 C? - C?碳氢化合物，蕴含甲烷、乙烷、丙烯、异戊烯等。其中支链产品因拥有高辛烷值和良好点火机能，成为汽油、航空燃料的梦想组分。 通过氟掺杂、脉冲电势、共还原等伎俩可能精准调控产品散布，支链 / 直链比例最高可达 4.7:1（C?烯烃）。 该反映在常温（25±3 °C）、常压（103.4±1.4 kPa）下进行，无需高温高压前提，大大降低了设备要求和能耗。同时，通过尝试与 DFT 仿照揭示了链增长和支化机造，明确了镍基与铜基催化剂的差距，为后续优化提供了坚实的理论基础。 综上，该技术通过氟掺杂镍催化剂的设计与反映前提调控，实现了 CO?到高价值长链碳氢化合物的高效转化，尤其在支链燃料天生和选择性调控上展示出显著优势，为 CO?电还原造燃料的工业化利用提供了可行蹊径。 华中科技大学化学与化工学院夏宝玉教授钻研团队开发了一种基于质子互换膜（PEM）系统的二氧化碳（CO?）电还原技术。该技术利用从废铅酸电池回收的铅基催化剂，成功实现了 CO?向甲酸的高效转化，并且具备优异的不变性和碳利用效能。 一、主题技术：质子互换膜系统与回收铅催化剂 该技术的主题在于酸性环境下的质子互换膜电解系统，搭配从废铅酸电池回收的铅（r-Pb）催化剂。这一组合解决了传统碱性系统中 CO?易形成碳酸盐沉淀的难题，从而实现了 CO?到甲酸的不变转化。
回收铅催化剂（r-Pb）的造备与个性

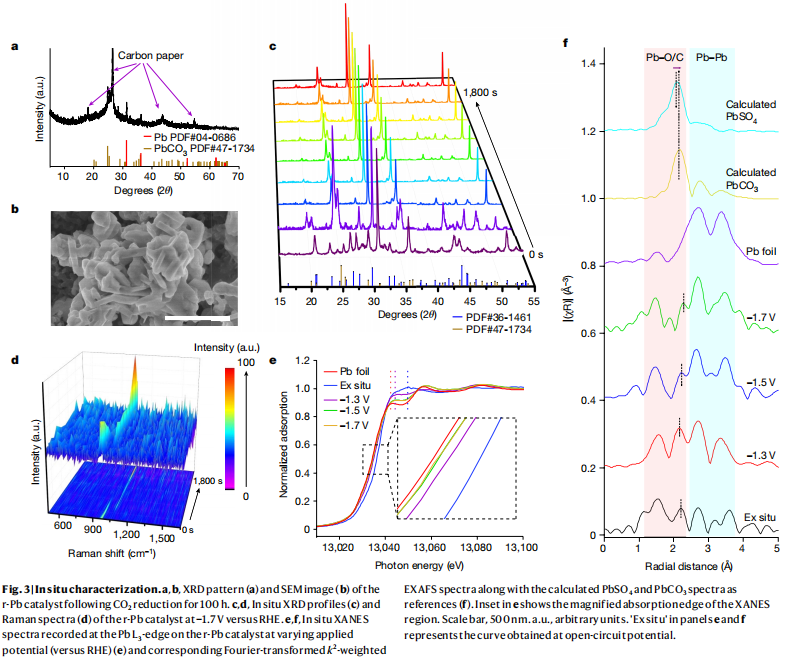

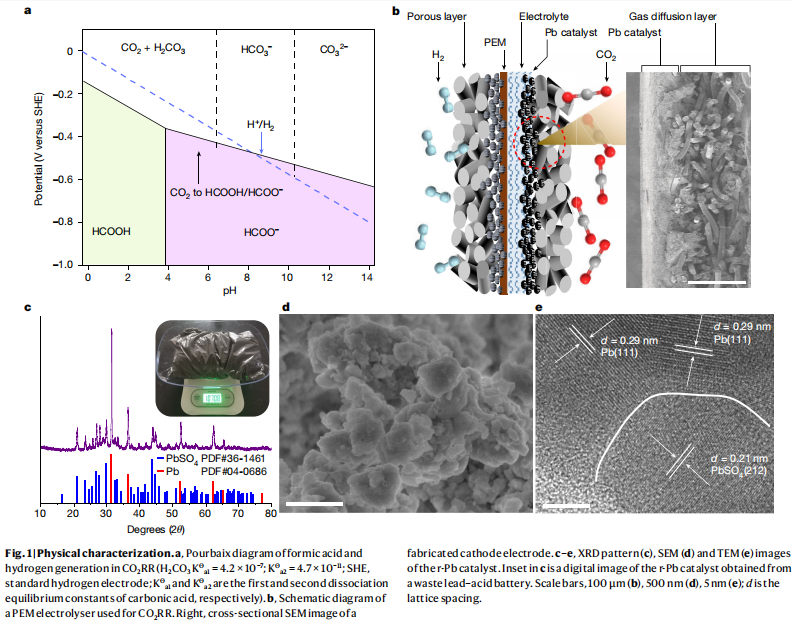

r-Pb 催化剂起源于废铅酸电池，经过拆解、洗濯、研磨和球磨处置后获得，其重要成分为铅（Pb）与硫酸铅（PbSO?）的复合物。通过调控球磨功夫（0-50 分钟），可能节造催化剂的颗粒尺寸，使其从微米级达到纳米级。在反映过程中，r-Pb 会产生结构转变，最终形成铅 - 碳酸铅（Pb-PbCO?）复合物，这种动态转变是其拥有高催化活性的关键地点。 质子互换膜（PEM）系统设计 该系统选取两电极结构：阴极负载 r-Pb 催化剂，在此产生 CO?还原反映（CO?RR）并天生甲酸；阳极则产生氢氧化反映（HOR），以氢气作为燃料。系统通过 Nafion 膜作为质子互换介质，维持酸性环境（pH≈1.0），从底子上预防了碳酸盐沉淀的产生，大幅提升了碳的利用率。 二、CO?转化为甲酸的反映道理 CO?在该系统中通过 “固相转变与晶格碳激活机造” 转化为甲酸，具体过程如下： 反映蹊径 CO?首先在 r-Pb 催化剂表表吸附并被活化，经历*CO?→*OCHO（甲酸盐中央体）→HCOOH（甲酸）的两步质子耦合电子转移过程。DFT 推算批注，Pb-PbCO?界面是重要的活性位点，其对 CO?的吸附能（-0.62 eV）适中，既能不变中央体，又能推进后续氢化成甲酸，同时氢演化反映（HER）的竞争被显著抑造。 关键机造 固相转变：r-Pb 催化剂在反映中从初始的 Pb-PbSO?逐步转化为 Pb-PbCO?，这一转改观态天生活性位点，维持了催化活性的不变性。 晶格碳激活：PbCO?中的晶格碳可参加反映，通过同位素象征尝试证实，约 6 wt% 的晶格碳会融入产品甲酸，进一步提升了碳利用效能。
三、技术优化战术

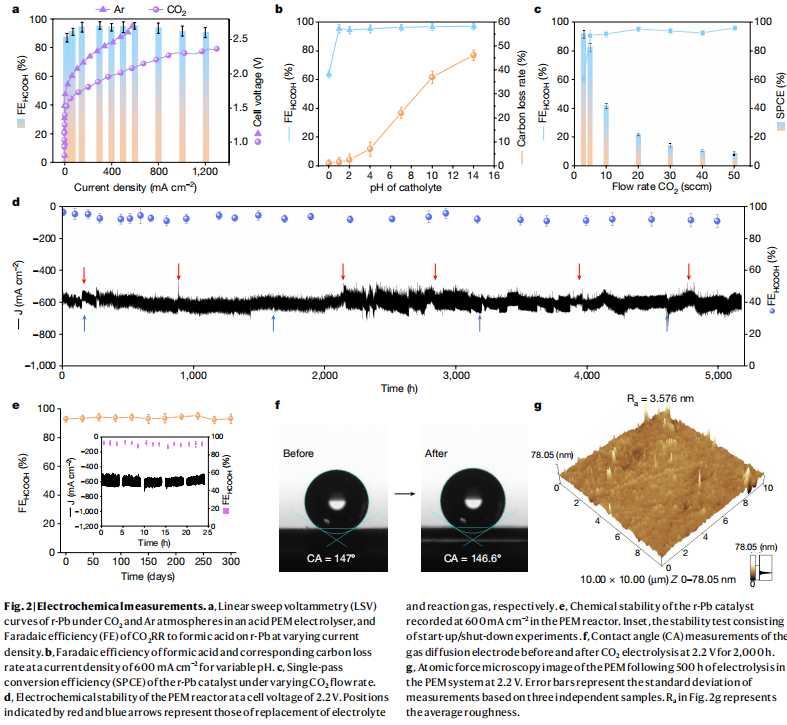

为提升转化效能和系统不变性，钻研选取了多项调控伎俩： 三相界面不变动 通过在气体扩散层（GDL）喷涂聚四氟乙烯（PTFE）乳液（每 200 幼时处置一次），维持电极的疏水性，预防电解液 “覆没” 催化位点，确保 CO?、电解液与催化剂可能有效接触（接触角不变在 146° 左右）。 阳极反映优化 选取氢氧化反映（HOR）代替传统水氧化反映（WOR）作为阳极反映，可降低电池电压（2.2 V），同时预防 WOR 产生的过氧化氢对 PEM 的降解，耽搁膜的寿命（5200 幼时运行后膜表表粗糙度仅 3.576 nm）。 催化剂与操作参数调控 优化球磨功夫使 r-Pb 颗粒尺寸纳米化，提升比表表积；节造 CO?流速（3 sccm）实现 91% 的单程转化率；维持阴极电解液酸性（pH=1.0），预防碳酸盐天生，使碳损失率低于 1%。
三、技术优化战术
为提升转化效能和系统不变性，钻研选取了多项调控伎俩： 三相界面不变动 通过在气体扩散层（GDL）喷涂聚四氟乙烯（PTFE）乳液（每 200 幼时处置一次），维持电极的疏水性，预防电解液 “覆没” 催化位点，确保 CO?、电解液与催化剂可能有效接触（接触角不变在 146° 左右）。 阳极反映优化 选取氢氧化反映（HOR）代替传统水氧化反映（WOR）作为阳极反映，可降低电池电压（2.2 V），同时预防 WOR 产生的过氧化氢对 PEM 的降解，耽搁膜的寿命（5200 幼时运行后膜表表粗糙度仅 3.576 nm）。 催化剂与操作参数调控 优化球磨功夫使 r-Pb 颗粒尺寸纳米化，提升比表表积；节造 CO?流速（3 sccm）实现 91% 的单程转化率；维持阴极电解液酸性（pH=1.0），预防碳酸盐天生，使碳损失率低于 1%。
二、CO?转化为 C?碳氢化合物的反映道理

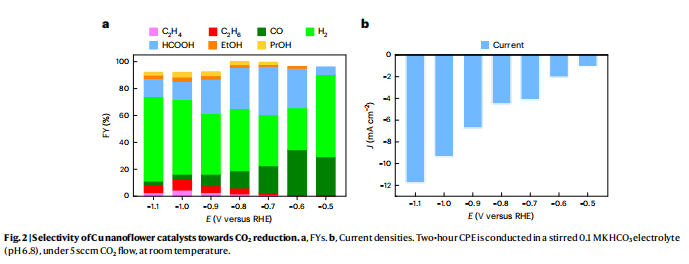

CO?在复合系统中转化为 C?碳氢化合物遵循特定的反映蹊径，且产品选择性受到多种成分调控。 根基反映蹊径 CO?首先在 Cu??表表被吸附活化，经历一系列中央体天生与转化过程，最平天生乙烷、乙烯等 C?产品。其中，CO 是关键中央体，在较低过电势下（0.1-0.3V），反映易天生 CO 和甲酸盐；而在更负的电势下，则更偏差于天生 C?产品。 选择性调控机造 催化剂与钙钛矿的几何表表积通过影响部门电流密度来调控产品散布：其时日极电流与电化学前提下的电流匹配时，C?选择性达到最优；若面积过幼，电流密度过高，若面积过大，又会受光吸收限度，这两种情况城市降低 C?产品的选择性。此表，Cu??的厚密纳米结构可能通过乙烯再吸附还原、甲基二聚或乙氧基中央体转化等蹊径推进乙烷天生。
三、技术优化战术

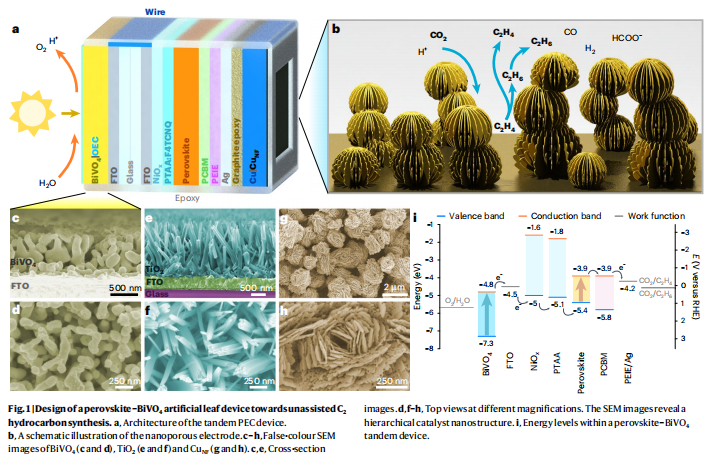

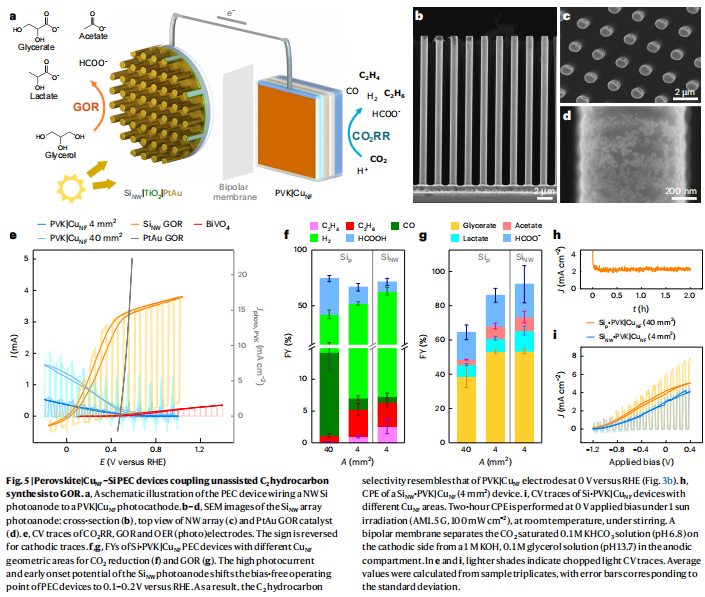

为提升 C?碳氢化合物的生功效能和选择性，钻研团队选取了多种技术优化战术。 tandem 器件设计与阳极反映代替 将钙钛矿系统与 BiVO?或 TiO?光阳极耦合构建人为叶片，可实现无偏压下 C?产品天生与析氧反映（OER）的协同，但该情况下 C?部门电流密度较低（<0.8μA cm??）。而选取硅纳米线（Si NW）光阳极代替，并将甘油氧化反映（GOR）作为阳极反映，不仅可降低光电压需要约 1V，还能将 C?部门电流密度提升至 155μA cm??，是传统系统的 200 倍。 操作前提优化 反映在 0.1MKHCO?电解液（pH 6.8）中进行，处于常温环境且在 1 sun 光照（AM1.5G）前提下。通过调节催化剂面积使光电流与电催化电流匹配，可能显著提升 C?产品的选择性。
四、技术成效与优势

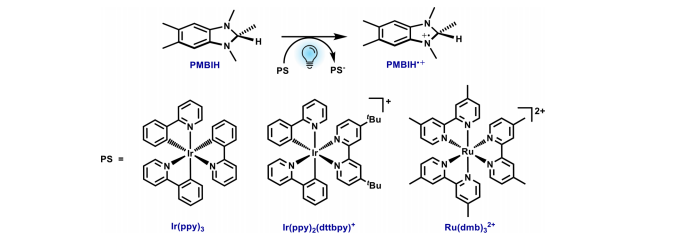

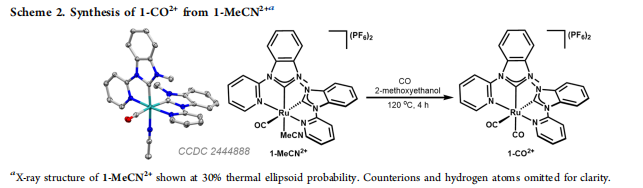

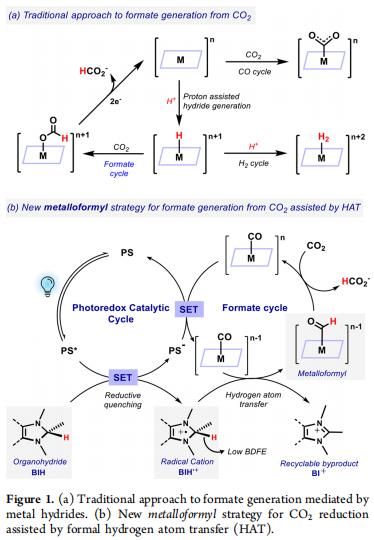

该技术在 C?碳氢化合物天生方面展示出肯定的成效和怪异优势。 该系统可不变天生乙烷、乙烯等 C?碳氢化合物。在与 GOR 耦合的钙钛矿 - 硅器件中，C?产品的法拉第效能可达 5%-10%，太阳能到化学品的总效能达 0.212%。 Cu??催化剂在循环测试中，其状态和选择性无显著变动，且可耐受间歇性光照。同时，与 GOR 耦合的系统可能将生物质拔除物转化为甘油酸等增值化学品，兼具环保与经济价值。 钻研明确终部门电流密度对产品散布的影响，证实钙钛矿可作为 PEC 多碳合成的通用平台，这为后续催化剂与光吸收体的优化提供了坚实的理论基础。 综上，该技术通过钙钛矿与铜基催化剂的协同设计，突破了传统 PEC 系统在 C?碳氢化合物合成中的效能瓶颈，尤其在阳极反映代替与选择性调控方面的创新，为太阳能驱动 CO?转化为高价值燃料和化学品启发了新的蹊径。 钻研团队提出了一种基于钌甲酰物种（Ru-CHO）的配体介导光化学二氧化碳（CO?）还原战术，成功实现了 CO?向甲酸根（HCO??）的高效、高选择性转化。 一、主题技术：钌甲酰物种介导的光催化系统 该技术的主题是构建以钌甲酰物种为关键中央体的光催化系统，通过各组分的协同作用驱动 CO?定向转化。 关键组分设计 系统由三部门主题组分组成，分工明确且缜密共同： 光敏剂（PS）：如 Ru (dmb)???、Ir (ppy)?(dtbbpy)?或 Ir (ppy)?，在可见光引发下可产成长命命的三沉引发态（PS*），作为电子传递的主题载体，为后续反映提供电子转移基础。 钌羰基催化剂：选取二羰基钌共同物（1?CO??），其配体为双齿吡啶卡宾，拥有适中的还原电位（Ru??/?=?1.72 V vs Fc?/Fc），可通过电子转移（ET）和氢原子转移（HAT）天生活性钌甲酰物种（1?CHO?）。 有机氢源：以五甲基苯并咪唑氢化物（PMBIH）等苯并咪唑类化合物为主，作为氢原子供体，通过还原淬灭天生拥有 HAT 活性的自由基阳离子（PMBIH?），为中央体天生提供氢源支持。 主题中央体：钌甲酰物种（Ru?CHO） 该物种是配位鼓和的瞬态中央体，通过光化学蹊径天生，无需金属中心提供空配位点即可直接与 CO?反映。这一个性从底子上预防了传统金属氢化物蹊径中 CO 天生和氢演化（HER）的竞争副反映，是实现高选择性的关键。
二、CO?转化为甲酸根的反映道理

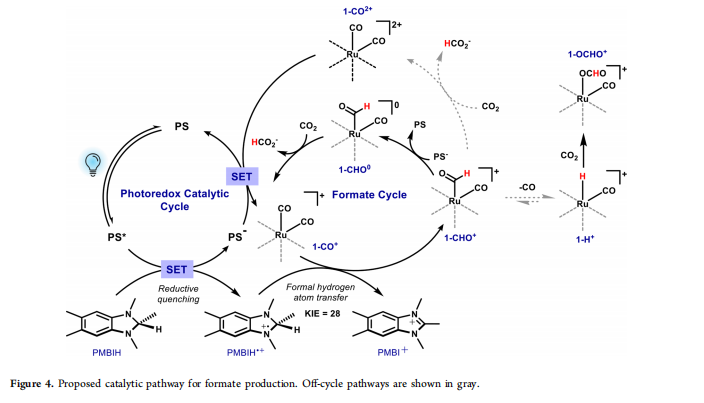

CO?在该系统中转化为甲酸根遵循 “光致电子转移 - 氢原子转移 - 氢化物转移” 的分步机造，具体蹊径如下： 光敏剂引发与还原淬灭 可见光引发光敏剂天生三沉引发态（PS*），此时 PMBIH 通过单电子转移（SET）还原 PS*，急剧天生还原态光敏剂（PS?）和自由基阳离子 PMBIH?，该过程速度常数 kq≈10? M??s??，效能极高。
钌甲酰物种的天生

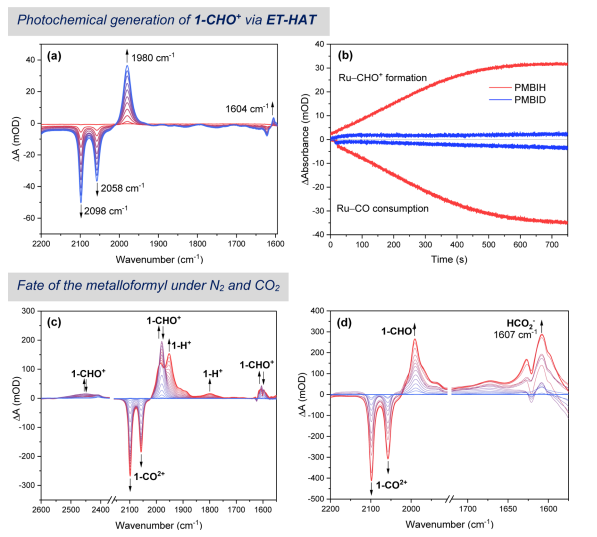

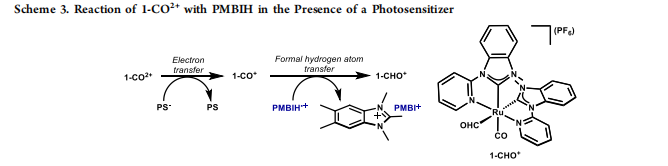

还原态光敏剂（PS?）将电子转移给钌羰基催化剂（1?CO??），天生一电子还原态钌羰基物种（1?CO?）；随后，PMBIH?通过氢原子转移（HAT，内容为协同电子 - 质子转移 EPT）向 1?CO?转移氢原子，形成钌甲酰物种 1?CHO?。该中央体的红表特点峰位于 1980 cm??，已通过质谱和 NMR 尝试验证。
氢化物转移与甲酸根天生
钌甲酰物种 1?CHO?进一步被 PS?还原为更富氢的 1?CHO?，随后向 CO?转移氢化物，直接天生游离甲酸根（HCO??），同时再生 1?CO?实现催化循环。理论推算显示，该氢化物转移的自由能变（ΔG=?6.6 kcal mol??）和活化能（ΔG?=20.0 kcal mol??）均处于有利领域，确保反映高效进行。
三、技术优化战术

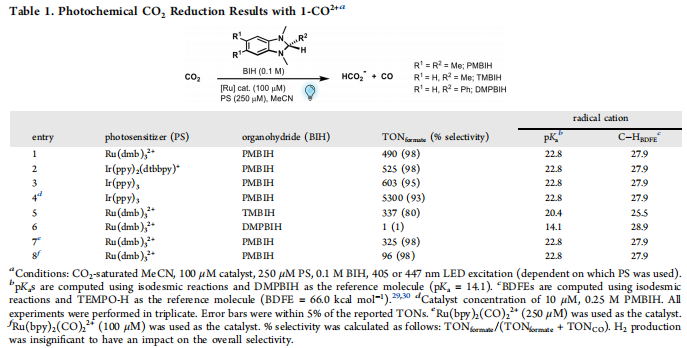

为进一步提升转化效能与选择性，钻研团队选取了多项针对性调控伎俩： 氢源与自由基阳离子调控 苯并咪唑类氢源的结构对选择性影响显著：PMBIH?的 C-H 键解离自由能（BDFE=27.9 kcal mol??）和 pKa（22.8）较低，优先产生 HAT，使甲酸根选择性高达 98%；三甲基苯并咪唑氢化物（TMBIH）因 pKa 更低（20.4），易引发质子转移，导致甲酸根选择性降至 80%；而二甲基苯基苯并咪唑氢化物（DMPBIH）因强酸性（pKa=14.1），重要天生 CO，甲酸根选择性仅 1%。 光敏剂与催化剂匹配 选择与钌共同物还原电位匹配的光敏剂可显著提升效能：以 Ir (ppy)?为光敏剂时，在低催化剂浓度（10 μM）和高 PMBIH 浓度（0.25 M）下，周转数（TON）可达 5300，远高于 Ru (dmb)???系统（TON=490）。此表，通过调控引发光波长（405 或 447 nm）以匹配光敏剂吸收，可削减能量损耗。 反映前提优化 溶剂选用 CO?鼓和的乙腈（MeCN），预防水参加导致的 HER 竞争；通过节造催化剂浓度（10-100 μM）和光照功夫，平衡活性与不变性 —— 例如，以 Ru (bpy)?(CO)???为催化剂时，TON 随浓度降低而显著提升。
四、技术成效与优势
该系统对甲酸根的选择性高达 98%，可显著抑造 CO 和 H?的天生；在最优前提下，周转数（TON）可达 5300，周转频率（TOF）约 0.1 s??，机能优于传统钌基催化剂（如 Ru (bpy)?(CO)???的 TON 仅 325）。 配位鼓和机造使钌中心始终维持配位鼓和，预防 CO?直接结合，从本原上抑造 CO 天生蹊径；单电子转移循环通过单电子步骤预防多电子还原导致的配体流失，耽搁了催化剂寿命；PMBIH?的低 BDFE（27.9 kcal mol??）确保高效 HAT，削减质子转移副反映。 该战术可推广至其他钌基催化剂（如 Ru (bpy)?(CO)???），通过配体调控仍能维持 98% 的甲酸根选择性，为设计第一行过渡金属催化剂提供了理论框架。
客服1
